Лазерное цветное МФУ Canon imageRunner Advance C3520i часть2

Лазерное цветное МФУ Canon imageRunner Advance C3520i часть2

В 1 часте статьи описываются характеристики, опции, меню, режим копирования и работа со сменными USB-накопителями

Во 2 часте статьи (текущая) рассматривается подключение и работа в локальной сети Ethernet, беспроводное сетевое подключение

В 3 часте статьи приводятся результаты тестов и подводятся итоги

309-36-70 многоканальный
(812)

8(953) 170-65-88
Если вы нашли цены лучше наших – скажите нам об этом, мы наверняка сможем договориться!

Каталог продукции

Содержание

Специальные предложения

ГлавнаяКаталогСтатьи о продукции и услугахЛазерное цветное МФУ Canon imageRunner Advance C3520i часть2
Быстрый подбор товаров

Содержание:

Подключение к локальной сети Ethernet

Локальное подключение мы рассматривать не будем — для аппаратов подобного класса в реальных условиях эксплуатации оно будет использоваться разве что в порядке исключения, к тому же в таком случае будет невозможным сканирование и отправка данных с МФУ на компьютер. Поэтому описание взаимодействия МФУ и компьютеров начинаем с работы в проводной сети.

Как и для любого сетевого устройства, предварительно нужно задать его сетевые параметры, для чего потребуется аутентификация в качестве администратора — обычному пользователю такие настройки не доступны.

Параметры можно задавать вручную, а можно получать их от внешнего сервера DHCP. Текущие установки можно распечатать, включая и MAC-адрес, который может пригодиться для идентификации МФУ в списке клиентов DHCP-сервера. Если после изменения сетевых настроек аппарат в этом списке не появился, следует выключить и включить его.



Canon iR-ADV C3520i, ЖК-экран



Проделав все эти манипуляции и удостоверившись, что наш Canon iR Advance C3520i присутствует в локальной сети, запускаем установку ПО. Хотя в комплекте имеются компакт-диски с драйверами, мы использовали файлы , скачанные с официального сайта производителя, поскольку там предлагались более свежие версии; из предлагаемых на момент написания обзора рассмотрим драйверы Generic Plus PCL6 v. 1.30 и PS3 v.1.01, интерфейс обоих драйверов русифицирован.

Драйвер PCL6

На первом этапе выбираем тип подключения:

Canon iR C3520i, установка ПО

Затем следует поиск МФУ в сети с выдачей соответствующего результата.

Canon iR C3520i, установка ПО

Потом устанавливается драйвер, по окончании потребовалась перезагрузка компьютера, а дальше мы получили установленный принтер.

Canon iR C3520i, установка ПО

Можно убедиться, что все установленные опции восприняты нормально, и их функции будут доступны при печати.

Canon iR C3520i, установка ПО

И действительно: в настройках драйвера обеспечиваемые финишером «услуги» задавать можно.

Canon iR C3520i, драйвер PCL6

А в качестве источника бумаги можно выбирать и лотки, входящие в устройство подачи AP1.

Canon iR C3520i, драйвер PCL6

Более подробные сведения о бумаге или иных носителях в лотках, включая оценку остатка, отобразятся по нажатию кнопки «Сведения об источнике бумаги».

Canon iR C3520i, драйвер PCL6

Естественно, появляются они в этом окне не сами по себе, а берутся из установок, сделанных для лотков с помощью меню аппарата или средств удаленного управления.

Драйвер различает способы вывода, связанные с возможностями МФУ: не только немедленная печать, но и другие варианты, включая защищенную печать (чтобы начался вывод, потребуется ввести PIN-код на панели управления) и сохранение в устройстве.

Canon iR C3520i, драйвер PCL6

Обратите внимание: задать количество отпечатков можно уже не до 999, как при копировании, а до 9999, что даже для задания объемом в один лист существенно превосходит возможности всех подающих и приемных лотков, включая опциональные.

Как и в большинстве современных драйверов, есть возможность вывести несколько страниц документа на один лист с уменьшением либо наоборот — увеличить его и разбить при печати на несколько листов для последующей склейки в плакат.

Canon iR C3520i, драйвер PCL6

Задание качественных параметров печати осуществляется не привычными по принтерам других производителей градациями «черновик — стандартное — высокое», а категориями типа документа.

Canon iR C3520i, драйвер PCL6

Но есть и дополнительные настройки, вызываемые одноименной кнопкой, и здесь уже в явном виде можно задать разрешение печати (600 или 1200 dpi), включить или выключить режим экономии тонера, сделать целый ряд других «тонких» регулировок.

Canon iR C3520i, драйвер PCL6

Можно самостоятельно откорректировать цветопередачу, яркость и контрастность. Единственное, чего мы не нашли, это ставший уже привычным по разным принтерам и МФУ «тихий» режим, но его отсутствие вполне объяснимо: тишина всегда достигается за счет снижения скорости печати, а модели из разных линеек imageRunner Advance «заточены» именно на максимальную производительность.

Драйвер PostScript 3

Все этапы установки точно такие же, предлагаемые драйвером настройки тоже очень похожие — первые четыре закладки драйвера вообще ничем не отличаются от PCL6, разница заключается в иной пятой закладке и наличии двух дополнительных.

Здесь уже нет категорий типа документа, качество задается прямым заданием разрешения печати, включением-выключением экономии тонера, заданием способа обработки растровых изображений и дополнительного сглаживания.

Canon iR C3520i, драйвер PS

Для цвета набор настроек другой.

Canon iR C3520i, драйвер PS

Особые настройки сводятся к возможности вставки страниц, отличающихся от прочих — например, на цветной бумаге, а также обложек.

Управление аппаратом в локальной сети

Веб-интерфейс в инструкции называется «удаленный ИП» (Remote UI) — удаленный интерфейс пользователя. Как и для iR-ADV C5560i, в настоящее время придется обходиться без русского языка.

Для входа в такой интерфейс достаточно набрать IP-адрес аппарата в адресной строке любого браузера, но далее потребуется ввести логин и пароль, для полного доступа — администраторский. Если при этом используются значения, заданные по умолчанию, то постоянно будет выдаваться предложение изменить их, как это происходит при аутентификации на самом аппарате. От такого предложения можно отказаться, хотя с точки зрения безопасности всё же лучше установить собственные значения.

Если в веб-интерфейс попасть всё же не удается, надо проверить, включен ли он в настройках (Параметры управления – Лицензия/Другое – Удаленный ИП вкл-выкл). Кроме этого, может быть виноват прокси-сервер, через который производится подключение. А в простейшем случае надо просто очистить кэш браузера.

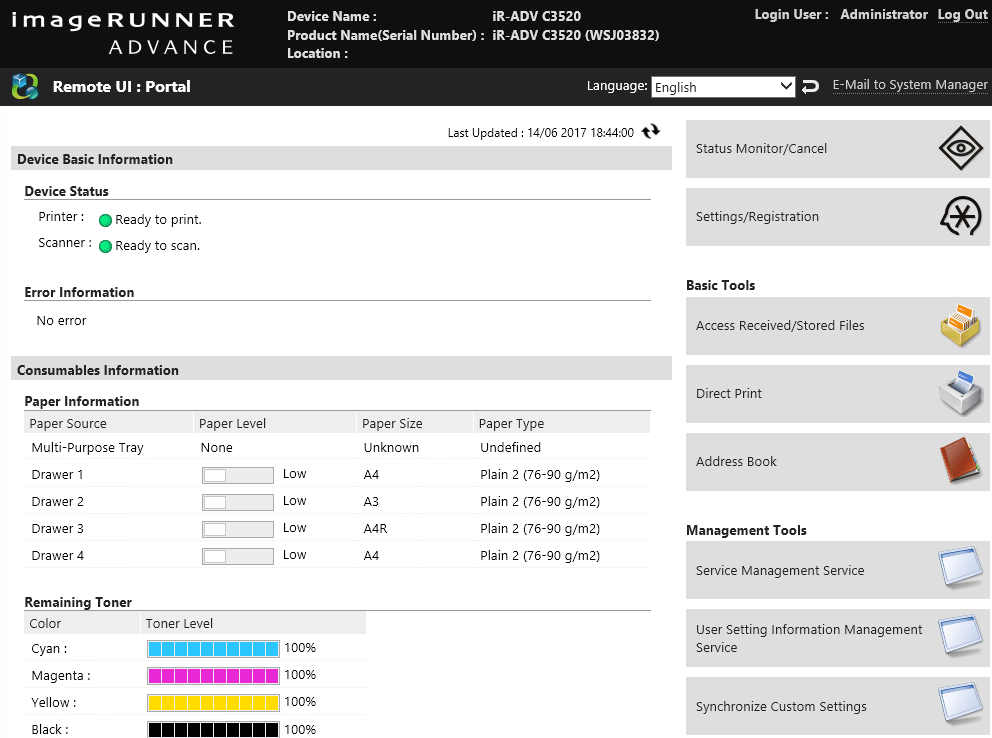

Прежде всего, доступны функции удаленного контроля — состояния самого МФУ, расходных материалов, наличия бумаги и степени заполненности лотков.

Canon iR C3520i, веб-интерфейс

Отображаются и разного рода ошибки, которыми считаются и вполне житейские ситуации вроде открытого лотка или отсутствия в нем бумаги.

Canon iR C3520i, веб-интерфейс

Страницы статус-монитора позволяют просмотреть текущие задания, а также списки уже выполненных работ — печати, копирования, сохранения, а при наличии модуля факса еще и приема/передачи. Историю заданий можно посмотреть не только в удаленном ИП, но и на ЖК-экране самого МФУ, причем индивидуально для каждого пользователя.

Он отображает полную информацию об МФУ, включая опции и даже доступное место на встроенном жестком диске.

Canon iR C3520i, веб-интерфейс

Можно посмотреть и значения счетчиков наработки.

Canon iR C3520i, веб-интерфейс

Есть и функциональный аналог раздела настроек, доступного с панели управления МФУ.

Canon iR C3520i, веб-интерфейс

Можно также получить доступ к сохраненным в памяти МФУ файлам и адресным книгам, заняться администрированием пользователей; несмотря на большой и удобный экран панели управления аппарата, многие подобные операции всё же сподручнее производить с компьютера.

Правда, есть и исключения. Например, некоторые процедуры вроде быстрой настройки качества печати (Adjust Image Quality –> Quick Adjust) запустить можно, но появляется предупреждение, что при удаленном управлении это действие может быть выполнено некорректно, и потому рекомендуется производить его с панели управления МФУ.


Сканирование в локальной сети

При наличии подключения к сети способов сканирования несколько; начнем с вариантов, когда надо получить результат непосредственно на компьютере.

Сканирование WSD

Этот способ не требует установки на компьютер какого-то дополнительного ПО.

WSD (Web Services on Devices) — функция, с помощью которой можно найти аппарат в сети и сканировать помещенные в него оригиналы. Для этого в настройках самого МФУ или с помощью удаленного ИП нужно разрешить использование сканирования WSD — после рестарта устройства на компьютере появится новое устройство в «Устройствах и принтерах», оно может отображаться точно такой же иконкой, как и установленный ранее принтер, но драйвер иной: не PCL6 или PS, а Canon Office XPS Class Driver.

Если требуется инициировать сканирование с компьютера — например, из какой-то программы обработки изображений, то в меню МФУ надо открыть экран функции «Сканирование WSD» и нажать кнопку «Разрешить дистанционное сканирование» (Allow Remote Scan).



Canon iR-ADV C3520i, ЖК-экран



Но надо учитывать: сканирование WSD не будет доступно, если активирована система управления доступом AMS, которую можно считать необходимой для работы Universal Login Manager.

В программе, поддерживающей функцию Acquire (получить изображение), надо выбрать источник:

Canon iR C3520i, Сканирование WSD

Открывается окно драйвера WIA с весьма ограниченными возможностями — собственно, можно выбирать лишь между сканированием со стекла (планшета) и с автоподатчика (в одностороннем режиме), а также делать предварительный просмотр:

Canon iR C3520i, Сканирование WSD

Как и в случае с iR C5560i, для стекла можно выбрать только формат А4, а для АПО выбор гораздо шире, но он предполагает в основном экзотические форматы, включая японские и китайские, а из более привычных тоже не более А4.

Canon iR C3520i, Сканирование WSD

Изображение задается только как цветное, а разрешение только 300 dpi.

Canon iR C3520i, Сканирование WSD

То есть это сильно усеченный WIA, и практически тот же набор настроек будет доступен, если использовать стандартное приложение «Факсы и сканирование» Windows.

Но и этого зачастую будет вполне достаточно. Тем более, что WSD-сканирование можно инициировать и с панели управления МФУ, а для результата есть выбор; так, скан может передаваться в автоматически запускаемое приложение «Факсы и сканирование» либо сразу сохраняться на компьютере: в папке «Изображения» компьютера с ОС Windows будет создана папка с названием, отображающим текущую дату, и в нее будут передаваться файлы сканов. В большинстве случаев это гораздо удобнее: подошел со стопкой оригиналов к аппарату, укладываешь их в сканер и нажимаешь кнопку.



Canon iR-ADV C3520i, ЖК-экран



Color Network ScanGear

Более продвинутым пользователям может потребоваться сканирование из какого-то компьютерного приложения, причем с расширенным набором выбираемых при этом параметров. Тогда придется установить драйвер сканирования Color Network ScanGear 2. Как следует из названия, работать он будет только с сетевым подключением, но не для USB.

Мы скачали установочный файл версии 2.2.2 из раздела «Поддержка» официального сайта. За время, прошедшее с нашего тестирования аппарата C5560i, также работающего с Network Scangear, русификация интерфейса так и не появилась; будем надеяться, что русский язык всё же станет доступным.

Устанавливаются две компоненты: утилита Color Network ScanGear 2 Tool позволяет найти сканер в сети и выбрать его.

Canon iR C3520i, Color Network ScanGear 2 Tool

Есть и собственно драйвер, точнее — драйверы: WIA (более полноценный, чем для WSD) и TWAIN.

Canon iR C3520i, Color Network ScanGear 2

Перед использованием драйвера утилиту нужно закрыть, одновременно они работать не могут. Кроме того: если в компьютере установлен firewall, то он должен разрешать работу по протоколу UDP через порт 56338.

В меню принтера надо выбрать «Сканер – Онлайн», после чего можно приступать к сканированию с компьютера. Такое действие, связанное с подходом к МФУ, может показаться неудобством, но вспомните: оригиналы-то сами в сканере не появятся — их надо туда положить, то есть всё равно наведаться к аппарату придется. Другое дело, что во время сканирования другие действия (например, копирование) окажутся недоступными, и другим пользователям придется подождать.

Принципиальной разницы с уже знакомыми нам по самым разным сканирующим устройствам WIA- и TWAIN-драйверами нет, поэтому подробно рассматривать работу с ними мы не будем, тем более, что у устройств серии Canon imageRunner Advance есть другие интересные возможности, порой более удобные с точки зрения минимизации беготни между МФУ и компьютером.

Другие варианты сканирования при подключении к сети

Функция «Сканировать и отправить» позволит выбрать разные варианты получения результатов сканирования, которые могут и вовсе не требовать непосредственного участия компьютера.

Так, можно отправлять файл скана на электронную почту каким-то адресатам или в сетевые папки, если таковые занесены в адресную книгу. Если с каким-то адресатом «общение» происходит постоянно, его можно зарегистрировать в однокнопочном наборе, чтобы не искать каждый раз в объемистых списках.



Canon iR-ADV C3520i, ЖК-экран



Доступен и ручной ввод адреса, если он еще не зарегистрирован, также можно использовать адресную книгу мобильного устройства, подключив его через беспроводную локальную сеть или напрямую, в режиме точки доступа.

Отправка на электронную почту может происходить сразу на несколько адресов, есть возможность добавить тему (в том числе использовать заданную по умолчанию), определить способ именования файлов, в виде которых сохраняются сканы.

Естественно, задаются и параметры сканирования — примерно так, как это было описано при работе с USB-носителем, а перед отправкой или сохранением можно посмотреть результат для проверки.

Если аппаратом пользуется зарегистрированный на нем пользователь, он может сохранить скан в личной папке, доступ к которой возможен в том числе по сети.

Еще одна возможность — сохранение в одном из почтовых ящиков, имеющихся в памяти МФУ (не путать с отсылкой на электронную почту), причем доступ к ним может быть защищен паролем. Как мы уже говорили при описании возможностей драйверов, ящик можно задействовать и при печати с компьютера. Причем сохраняются и параметры печати, чтобы не вводить их повторно.

Для содержимого почтового ящика возможны и более сложные операции, чем хранение, распечатка или удаление: например, объединение файлов и удаление страниц из них, преобразование в тот или иной воспринимаемый компьютером формат, отправка по электронной почте.

Чтобы память МФУ не переполнялась, файлы из почтовых ящиков по прошествии некоторого времени автоматически удаляются. Это время можно менять, в том числе задавать бессрочное хранение.

Для любого из описанных выше вариантов сканирования в платформе imageRunner Advance 3-го поколения предусмотрены дополнительные возможности, повышающие удобство работы. Так, функция пропуска пустых страниц (с возможностью выбора: только белых или независимо от цвета) позволит оптимизировать получающиеся файлы сканов, а автоматическое определение захвата двух листов с выдачей соответствующего сообщения даст уверенность, что ни одна часть документа при сканировании с автоподатчика не была пропущена.

В настройках режима сканирования имеются редко встречающиеся в других аналогичных МФУ возможности: это и регулировка резкости, которая в том числе позволит избежать эффекта муара, и раздельная регулировка плотности для изображения и фона.


Взаимодействие с памятью аппарата — МФУ как сервер

Помимо самых очевидных операций, описанных выше, при сетевом подключении становятся возможными и другие функции.

Имеющийся в Canon iR Advance C3520i жесткий диск можно использовать не только для собственных «потребностей» аппарата, но и в качестве хранилища, доступного по сети — простого файлового сервера, на котором можно как сохранять отсканированные документы, так и выполнять разные операции с файлами при работе с сетевого компьютера, включая организацию обмена между сотрудниками. В нем возможно создание областей для персонального использования, доступ к которым защищен паролем. То есть при отсутствии в офисе выделенного файл-сервера его роль в известной степени можно возложить на МФУ.

Объем хранилища можно увеличивать установкой опционального жесткого диска, а также совместным использованием памяти нескольких устройств данной серии.

Хранилище носит название «суперячейка», для обеспечения доступа к такому разделу нужно настроить МФУ в качестве сервера SMB или WebDAV (это можно сделать с панели управления или из веб-интерфейса).

Управлять файлами и папками в этом разделе можно как с сетевых компьютеров, так и с панели управления МФУ. Часто используемые документы, сохраненные в «суперячейке», можно будет распечатать без использования компьютера — просто подойти к аппарату, задать с панели управления печать нужных файлов и сразу по готовности забрать отпечатки. Причем если устройств imageRunner Advance в сети несколько, то с любого из них можно будет распечатать файлы, хранящиеся в «суперячейках» других аппаратов.

Для доступа придется пройти аутентификацию. Без этого нельзя будет использовать еще одну возможность: создание в «суперячейке» личного пространства для хранения конфиденциальных документов, которое другие пользователи увидеть и использовать не смогут. Такое личное пространство у каждого пользователя может быть только одно, но в нем можно создавать папки для удобства сортировки файлов.



Беспроводное сетевое подключение, работа с мобильными устройствами

Одновременное подключение МФУ к проводному и беспроводному сегментам локальной сети не предусмотрено: имеющиеся в меню настройки позволяют выбрать только один интерфейс.

Для беспроводного подключения также можно выбрать один из двух вариантов: через внешнюю точку доступа Wi-Fi (или роутер с таким интерфейсом), и тогда аппарат будет доступен со всех других устройств сети, или прямое подключение, когда точкой доступа выступает сам iR-ADV C3520i, но в этом случае работа через Wi-Fi-роутер или внешнюю точку доступа не будет возможна, а беспроводная связь поддерживается для ограниченного количества устройств. Естественно, работа с интернетом при задействовании прямого подключения станет невозможной, и нельзя будет, например, отправлять сканы на внешний почтовый сервер.

Взаимодействие с сетевыми компьютерами при беспроводном подключении ничем не отличается от рассмотренного выше проводного варианта, поэтому останавливаться на нем не будем.

Canon PRINT BusinessПри наличии в беспроводной сети мобильных устройств, смартфонов и планшетов, с них можно будет делать всё то, что описывалось выше для компьютеров: печатать, сканировать, управлять работой МФУ. Надо лишь установить соответствующее приложение: Canon PRINT Business для Android/iOS. Сканы можно отправлять и на адрес электронной почты, доступ к которой есть с мобильного устройства.

Вот как это происходит. Приложение Canon PRINT Business свободно распространяется через Google Play Market, и после его первого запуска предлагается установить еще одну компоненту — Canon Print Service, о которой скажем немного позднее.



Canon iR-ADV C3520i, ЖК-экран



Затем убеждаемся, что мобильное устройство и МФУ находятся в одной сети, или устанавливаем прямое подключение, после чего запускаем приложение.

Следующий этап — выбор принтера.

Canon PRINT Business

Его можно осуществлять сканированием QR-кода, выводимого на экран МФУ при выборе функции «Мобильный портал» экранного меню, а также поиском принтеров в сети с последующим выбором нужного (это уже инициируется в Canon PRINT Business).

Canon PRINT Business

Параметры печати на третьем скриншоте (см. выше) означают лишь возможность выбора прямой печати в PDF. Нажав кнопку «Документы» (средний скриншот), попадаем в диспетчер файлов и добираемся до директории, содержащей документы для печати. Выбираем интересующий нас — он открывается, нажимаем находящуюся внизу иконку-принтер (третий скриншот ниже).

Canon PRINT Business

В открывшемся окне предпросмотра, нажимая на соответствующие поля, можно выбрать другой принтер, а также задать параметры печати, включая количество копий, размер, диапазон страниц, режимы — цвет или монохром, одно- или двусторонний. Правда, набор как самих параметров, так и доступных для каждого из них настроек будет бедненьким и не соответствующим возможностям МФУ, на этот случай можно вернуться к окну сведений о принтере и оттуда войти в удаленный ИП — точно такой же, с каким мы работали при помощи компьютера, и точно так же придется вводить логин и пароль (конечно, попасть в веб-интерфейс с мобильного устройства можно тем же способом, что и с компьютера — набрав IP-адрес МФУ в адресной строке браузера).

Canon PRINT Business

Сделав необходимые установки, в окне предпросмотра нажимаем «Печать» и идем к МФУ, чтобы получить готовый документ.

Приложение Canon PRINT Business позволяет и сканировать: в исходном окне надо нажать соответстующую кнопку. Затем придется подойти к МФУ — и для того, чтобы поместить документы в сканер, и для инициации режима «Scan for Mobile».

Canon PRINT Business

Затем на мобильном устройстве можно будет задать основные параметры сканирования, по запросу нажать на МФУ кнопку пуска и получить скан.

Canon PRINT Business

Для печати с гаджетов, использующих ОС Android (4.4.2 и выше), можно пользоваться уже упоминавшейся технологией прямой печати Canon Print Service. При этом не требуется установка каких-либо драйверов, однако нужно установить бесплатное приложение с тем же названием, имеющееся в магазине Google Play. Конечно, полный набор настроек, описанный выше для драйверов PCL и PS, доступен не будет, но наиболее важные параметры — количество копий, размер бумаги, ориентацию листа, режим цветности и диапазон распечатываемых страниц для многостраничного документа — задавать можно. Это же приложение поможет распечатывать документы и изображения на аппаратах из многих других линеек Canon.

При наличии еще одной из двух опций — комплектов поддержки NFC или Bluetooth LE — можно будет подключать мобильные устройства и с использованием этих технологий.

Для Android-устройств в данной линейке МФУ доступна и технология Mopria, которая уже не привязывается к технике одного конкретного производителя, а позволяет печатать на любом принтере, поддерживающем ее.

Возможность печати предусмотрена и для гаджетов, использующих Windows 10 mobile. При этом не нужно устанавливать не только драйверы, но и какие-то приложения.

Наконец, печатать с компьютера, смартфона и планшета можно через сервис облачной печати Google — потребуется лишь доступ в интернет и наличие аккаунта Google, а МФУ должно быть зарегистрировано в службе Google Cloud Print, что можно сделать через его меню.

1 часть статьи      2 часть статьи (текущая)     3 часть статьи
